Cualquiera que haya trabajado en obra civil en Madrid sabe que el subsuelo de la capital no es uniforme. No es lo mismo perforar bajo el firme granítico de la sierra de Colmenar Viejo que atravesar los rellenos antrópicos y las margas yesíferas que se extienden bajo el centro y el sureste de la ciudad. Esta heterogeneidad, sumada a la presencia de antiguos arroyos soterrados como el Abroñigal, convierte el análisis geotécnico para túneles en suelo blando en un paso previo irrenunciable antes de cualquier excavación subterránea. En nuestra experiencia, el perfil más complejo lo encontramos en el entorno del Manzanares y los barrios del sur, donde los suelos blandos de transición alcanzan potencias considerables y exigen una caracterización muy detallada para evitar asientos diferenciales durante la tunelación. Por eso, nuestro laboratorio acreditado bajo ISO 17025 combina la tomografía sísmica con sondeos mecánicos para definir con precisión la geometría de estos depósitos, un enfoque que ha resultado clave en proyectos como la ampliación del metro madrileño.

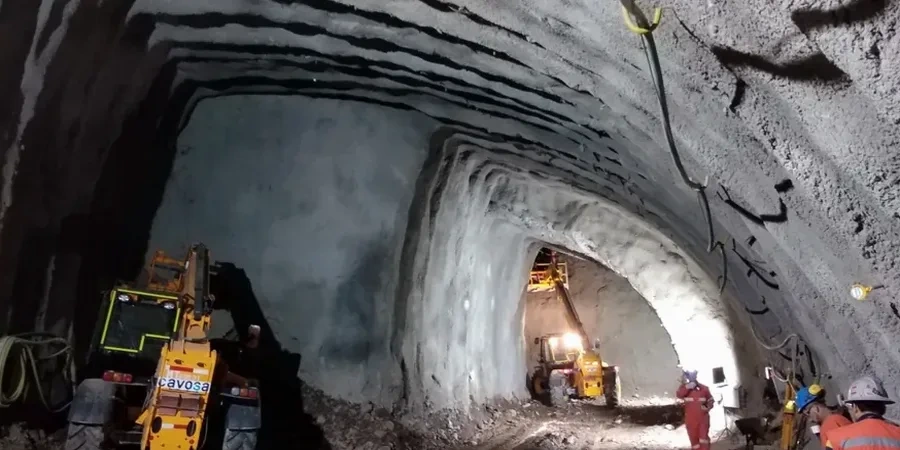

Los rellenos antrópicos y las margas yesíferas de Madrid exigen una modelación geotécnica de detalle para garantizar la estabilidad del frente de excavación.
Procedimiento y alcance
Particularidades de la zona
El Código Técnico de la Edificación, en su Documento Básico SE-C, y el Eurocódigo 7 establecen que todo proyecto subterráneo en suelo blando debe considerar los estados límite de servicio y último asociados a la estabilidad del frente y a las deformaciones inducidas. En Madrid, esta exigencia cobra una relevancia especial debido a la presencia de suelos con estructura metaestable y yesos que pueden sufrir procesos de disolución si se modifican las condiciones hidrogeológicas. Un análisis geotécnico para túneles en suelo blando que omita el estudio de la agresividad química del agua o la evolución de la plasticidad en las arcillas del Mioceno madrileño está condenado a encontrarse con problemas de estabilidad a medio plazo. Hemos visto cómo, en perforaciones bajo la M-30, la combinación de vibraciones del tráfico y suelos blandos mal drenados puede acelerar la generación de asientos. Por eso, el riesgo más subestimado no es solo el colapso puntual, sino la afección acumulativa a edificios históricos y redes de saneamiento centenarias que caracterizan el subsuelo de la capital.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
CTE DB-SE-C (Cimientos), Eurocódigo 7: UNE-EN 1997-1 y UNE-EN 1997-2, Guía para el proyecto de túneles en suelos blandos del Ministerio de Fomento
Servicios técnicos vinculados
Campaña geotécnica para túneles urbanos
Planificamos y ejecutamos sondeos destructivos y con recuperación de testigo, acompañados de ensayos in situ como presiómetro de Menard y dilatómetro sísmico. Esta fase del análisis geotécnico para túneles en suelo blando nos permite definir las unidades geotécnicas a lo largo del trazado madrileño, identificando los contactos entre rellenos, aluviales y el sustrato terciario de forma inequívoca.
Modelación numérica y parámetros de diseño
A partir de los datos de campo, construimos modelos constitutivos (Hardening Soil, Cam-Clay Modificado) para simular el proceso constructivo. Este análisis geotécnico para túneles en suelo blando incluye la estimación de convergencias, la presión de sostenimiento requerida y la predicción de la cubeta de asientos, integrando las particularidades del terreno madrileño como la rigidez del yeso frente a la deformabilidad de las margas.
Parámetros típicos
Dudas habituales
¿Por qué es tan importante el análisis del agua subterránea en Madrid para un túnel en suelo blando?
En Madrid, el nivel freático puede ser muy somero en las terrazas del Manzanares, y el agua suele presentar sulfatos disueltos por la disolución de los yesos del Mioceno. Un análisis geotécnico completo debe evaluar la agresividad del agua al hormigón y a la armadura, y cómo la variación estacional del nivel freático afecta a las presiones intersticiales y a la estabilidad del frente de excavación en suelos blandos.
¿Qué técnicas de ensayo in situ son las más adecuadas para un túnel en los suelos blandos de Madrid?
Para los suelos blandos típicos de Madrid, como las arenas de miga y las arcillas margosas, combinamos el ensayo CPTu, que nos da un perfil continuo de la resistencia a la penetración y la presión de poros, con ensayos presiométricos para obtener el módulo de deformación del terreno a diferentes profundidades. Esta combinación es esencial para calibrar los modelos de elementos finitos del túnel.
¿Cuánto cuesta un análisis geotécnico para un túnel en suelo blando en Madrid?
El coste de un análisis geotécnico para túneles en suelo blando en Madrid varía mucho en función de la longitud del túnel y la complejidad del terreno. Para estudios preliminares o campañas de pequeño alcance, los honorarios pueden situarse entre 2.250 y 4.000 euros. Para proyectos completos con sondeos profundos, ensayos de laboratorio avanzados y modelación numérica, el rango habitual se encuentra entre 5.000 y 9.140 euros, dependiendo de la meticulosidad que requiera el proyecto.
¿Qué normativa aplica al diseño geotécnico de túneles en suelo blando en España?
El marco normativo principal es el Código Técnico de la Edificación, en particular el DB-SE-C sobre cimientos, y los Eurocódigos (UNE-EN 1997-1 y 2) de aplicación general en España. Para túneles, también se suelen seguir las recomendaciones del Ministerio de Fomento y estándares internacionales como los de la ITA-AITES para la clasificación del macizo rocoso y el diseño del sostenimiento.
