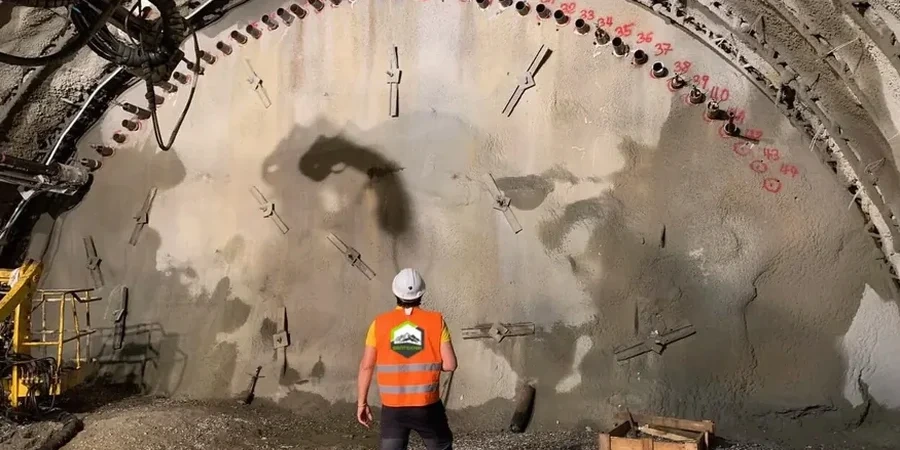

El error más frecuente que vemos en las obras del centro de Madrid es confiar en que un edificio de los años 60 aguanta cualquier excavación al lado sin moverse. La realidad del terreno madrileño —arena de miga y tosco en el casco histórico, rellenos antrópicos junto al Manzanares— castiga esa confianza con asientos diferenciales y fisuraciones en medianeras. En nuestro equipo llevamos más de una década haciendo seguimiento en tiempo real de pantallas y bataches, integrando lecturas de inclinometría vertical con sondajes SPT previos para calibrar los modelos de cálculo. La clave está en detectar desplazamientos antes de que se conviertan en un parte de incidencias. Un giro de 2 mm en la cabeza de una pantalla de 12 m en la zona de Chamartín no es un dato menor: es una alerta que exige revisar el apuntalamiento en menos de 24 horas.
Un giro de 2 mm en la cabeza de una pantalla en Chamartín no es un dato menor: es una alerta que exige revisar el apuntalamiento en menos de 24 horas.
Procedimiento y alcance
Particularidades de la zona
El equipo que movilizamos en Madrid incluye una estación total Leica TS16 con módulo de autoaprendizaje, que programamos para barrer 60 prismas en 90 segundos. La instalamos sobre un pilar de hormigón aislado de la vibración del tráfico, algo crítico cuando trabajamos en calles estrechas como las de Chamberí, donde un autobús urbano genera picos de aceleración que contaminan la lectura si no se filtra la señal. Los piezómetros de cuerda vibrante los bajamos dentro de sondeos entubados con filtro de geotextil en la zona saturada, y los inclinómetros los anclamos 3 m por debajo de la cota máxima de excavación para tener una referencia fija. Todo el sistema se chequea contra mojones topográficos de la red geodésica municipal, con cota referida al sistema de referencia altimétrico de Alicante. La redundancia es la regla: si una célula de carga marca un salto sin correlación con el inclinómetro, repetimos la lectura antes de disparar una falsa alarma.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
Eurocódigo 7: Proyecto geotécnico (UNE-EN 1997-1:2016), Eurocódigo 7: Parte 2 (UNE-EN 1997-2:2018) – reconocimiento y ensayos, PG3: Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes, Norma UNE-EN ISO 18674: instrumentación y monitorización geotécnica, Código Técnico de la Edificación (CTE), Documento Básico SE-C
Servicios técnicos vinculados
Control instrumental básico para excavaciones hasta 6 m
Incluye instalación de 2 inclinómetros verticales, 3 hitos de nivelación en edificios colindantes y lectura topográfica semanal con estación total. Adecuado para sótanos de vivienda unifamiliar o locales comerciales en zonas con arena de miga compacta. El informe mensual presenta la evolución de desplazamientos y la comparación con los umbrales admisibles según CTE.
Monitorización avanzada para vaciados profundos y pantallas perimetrales
Para excavaciones de más de 8 m en el centro de Madrid, donde la proximidad a edificios catalogados exige control en tiempo real. Instalamos inclinómetros fijos con datalogger, 6 células de carga en puntales, 4 piezómetros de cuerda vibrante y estación total robotizada con transmisión de datos a plataforma web. Los umbrales de aviso se configuran en tres niveles (verde, ámbar, rojo) y el sistema envía alertas automáticas al jefe de obra si se supera el límite de 0.5 mm/día en asientos diferenciales.
Parámetros típicos
Dudas habituales
¿Cada cuánto tiempo hay que leer los instrumentos en una excavación entre medianeras en Madrid?
En fase de excavación activa, la lectura de inclinómetros y células de carga debe ser diaria si la profundidad supera los 5 m y hay edificios a menos de 10 m de la línea de pantalla. En la zona centro de Madrid, con edificaciones antiguas de muros de carga, reducimos el intervalo a lecturas cada 4 horas mediante datalogger automático cuando se alcanza la cota de máximo momento flector en la pantalla. Durante la fase de reposo o después del arriostramiento definitivo, la frecuencia puede bajar a una lectura semanal, manteniendo la vigilancia al menos 3 meses tras el fin del vaciado para detectar asientos diferidos por consolidación de la arena de miga.
¿Con qué normativa se contrastan los umbrales de alarma en un monitoreo geotécnico de excavaciones?
Los umbrales de alarma los definimos según el Eurocódigo 7 (UNE-EN 1997-1:2016) para estados límite de servicio, complementado con las recomendaciones del CTE-DB-SE-C para asientos admisibles en edificios colindantes. Para obras lineales o pantallas de gran longitud aplicamos los criterios de la PG3 en lo relativo a tolerancias de desplazamiento horizontal. En la práctica, establecemos tres niveles: verde (hasta el 60% del valor de cálculo), ámbar (entre 60% y 80%) y rojo (por encima del 80%), con acciones correctoras predefinidas para cada nivel.
¿Qué cuesta un sistema de monitoreo geotécnico de excavaciones en Madrid?
El rango de inversión para un monitoreo geotécnico de excavaciones en Madrid oscila entre €520 y €1.190 según la instrumentación requerida, la profundidad del vaciado y la duración del seguimiento. Un control básico con inclinómetros y nivelación topográfica para un sótano de 4 m puede estar en la franja baja, mientras que una monitorización avanzada con estación total robotizada, células de carga y transmisión de datos en tiempo real para una pantalla de 12 m en el centro de la ciudad se sitúa en la franja alta. El presupuesto incluye la instalación de todos los sensores, las lecturas durante el periodo de excavación y los informes semanales con gráficos de evolución. Ver más.
