Uno de los errores más costosos que vemos en obra nueva y ampliaciones dentro de la M-30 es asumir que el terreno responde como indicaban los sondeos preliminares. Madrid tiene un subsuelo traicionero: pasas de zahorras compactas del Terciario a rellenos antrópicos en menos de tres metros, sobre todo en barrios como Carabanchel o Vallecas donde antiguamente había extracción de yesos. Confiar solo en el papel te puede costar parar la obra cuando la dirección facultativa pide la verificación in situ. El ensayo de placa de carga es justo ese seguro técnico que necesitas: un gato hidráulico empujando contra un camión cargado o una excavadora, midiendo milimétricamente cuánto cede el suelo bajo una presión controlada. Con eso determinamos el módulo de deformación y la capacidad portante real, y evitamos sorpresas cuando ya está montada la grúa torre. Complementamos esta verificación con un estudio de SPT cuando el perfil es heterogéneo o con calicatas exploratorias si hay sospecha de rellenos profundos.
Una placa mal nivelada en las margas yesíferas de Madrid puede subestimar un 30 % la capacidad portante real del estrato de apoyo.
Procedimiento y alcance
Particularidades de la zona
El clima de Madrid mete prisa y pone trampas. Nueve meses de sequía interrumpidos por chaparrones torrenciales en otoño cambian la humedad del terreno en cuestión de horas. Una placa ejecutada sobre un suelo parcialmente saturado tras una tormenta en la Casa de Campo dará un asiento mayor que el que tendría ese mismo suelo en su humedad de equilibrio, y eso se traduce en un dimensionado sobredimensionado de la cimentación o, peor, en un rechazo injusto del material de relleno. Por eso planificamos los ensayos en ventanas sin lluvia reciente y registramos la humedad higroscópica in situ. En las zonas de expansión urbana sobre antiguas terrazas del Manzanares, la presencia de bolos erráticos puede falsear una medida puntual; ahí insistimos en realizar al menos tres puntos de ensayo por lote para descartar valores extremos. Ignorar la microgeología de Madrid es el camino más rápido a que la dirección facultativa te paralice el certificado de fin de obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
UNE 103808:2006 - Ensayo de carga vertical de suelos mediante placa estática, Eurocódigo 7 - EN 1997-1:2004 Proyecto geotécnico. Reglas generales, PG-3 - Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes
Servicios técnicos vinculados
Ensayo PLT con camión de reacción

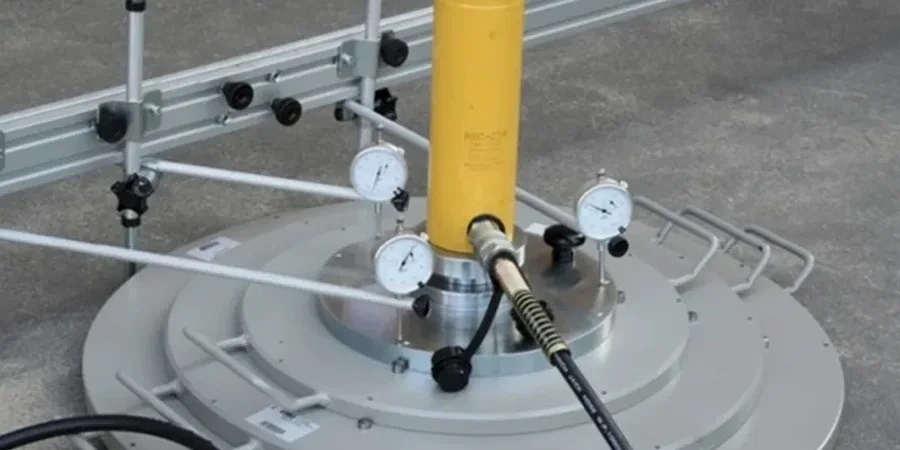

Disponemos de unidades móviles con gato hidráulico de 200 toneladas y placa circular de 762 mm, calibrados según UNE 103808:2006. La prueba incluye tres ciclos de carga-descarga para obtener el módulo de deformación Ev1 y Ev2, imprescindible para la recepción de plataformas de terracerías en las ampliaciones de la A-6 o la M-45.
Informe geotécnico interpretativo
No nos limitamos a entregar curvas. El documento incluye la correlación con la tensión admisible del terreno según Eurocódigo 7 (EN 1997-1), la estimación del coeficiente de balasto para el cálculo de losas y la comparativa con los datos del estudio geotécnico previo, facilitando el visto bueno de la OCT.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre los módulos Ev1 y Ev2 que aparecen en el informe?
Ev1 se obtiene del primer ciclo de carga y refleja el comportamiento del suelo en su estado natural, con cierta influencia del asentamiento de la placa. Ev2 sale del segundo ciclo, cuando el terreno ya ha sido precompactado, y es el valor que se compara con las exigencias del pliego, por ejemplo el 80 MPa que pide la M-30 para capa de forma.
¿Cuánto cuesta un ensayo de placa de carga en Madrid?
El precio de un ensayo de placa de carga en Madrid se mueve entre 390 € y 630 € por punto, en función del desplazamiento, la presión máxima requerida y si se contrata junto con otros ensayos. Incluye la movilización del camión de reacción, el técnico especialista y el informe geotécnico interpretativo conforme a UNE.
¿Qué profundidad de influencia alcanza el ensayo?
La placa de 762 mm de diámetro ausculta aproximadamente el doble de su diámetro en profundidad, es decir, alrededor de metro y medio bajo el punto de apoyo. Si necesita verificar capas más profundas, hay que combinar el PLT con penetrómetros dinámicos o sondeos.
¿Se puede hacer el ensayo sin camión de reacción?
Sí, cuando el acceso es imposible para un camión articulado —por ejemplo en sótanos o patios interiores del centro de Madrid— utilizamos una excavadora de cadenas como punto de reacción, siempre que garantice al menos 100 kN de peso operativo.
¿Qué normativa aplica si la obra es una nave logística con solera de hormigón?
Además de la UNE 103808, el proyecto suele remitirse al PG-3 para las capas granulares bajo solera. Nuestro informe incluye la comparativa de los módulos obtenidos con los umbrales del artículo 510 del PG-3, que es lo que va a revisar la dirección de obra en la recepción de la plataforma.
