La expansión urbana de Madrid, desde los arrabales medievales hasta los desarrollos del siglo XXI, ha tenido que lidiar con una geología heterogénea. Las terrazas fluviales del Manzanares, los rellenos antrópicos históricos y los yesos del subsuelo condicionan cada cimentación. El ensayo CPT (Cone Penetration Test) se ha convertido en una herramienta clave para leer ese subsuelo sin ambigüedades. A diferencia de los sondeos tradicionales, el CPT registra de forma continua la resistencia del terreno, detectando capas blandas o cavidades que otros métodos pasan por alto. En Madrid, donde la alternancia entre arenas de miga, tosco y yesos puede complicar una excavación, esta técnica reduce la incertidumbre geotécnica. El equipo técnico aplica el ensayo CPT tanto en campañas previas a la edificación como en el control de mejoras del terreno, combinándolo a menudo con calicatas exploratorias para validar visualmente los perfiles obtenidos.

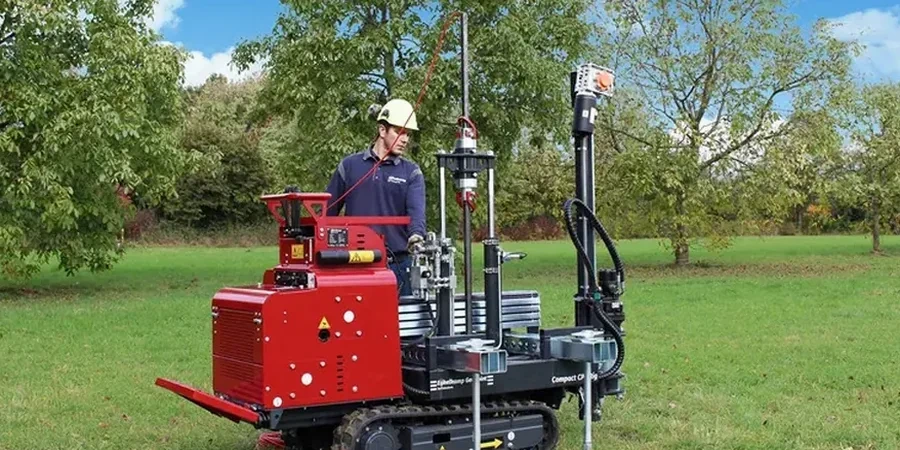

La resistencia por punta registrada por el CPT permite clasificar el suelo madrileño en tiempo real, desde rellenos sueltos hasta yesos competentes.
Procedimiento y alcance
Particularidades de la zona
Un edificio de 8 plantas proyectado en el entorno de la Avenida de la Albufera, cerca del límite de la terraza baja del Manzanares, mostró un problema típico de Madrid. Los sondeos mecánicos preliminares identificaron un nivel de arenas de miga competente, pero durante la excavación apareció una lente de limos blandos saturados no detectada. Solo la ejecución de un ensayo CPT complementario permitió mapear la geometría real de esa lente y rediseñar la cimentación con una losa armada más rígida antes de que el hormigón entrara en obra. Omitir el CPT en contextos donde el sustrato yesífero puede presentar paleocanales o zonas de karstificación conlleva asientos diferenciales imprevistos. La normativa UNE-EN 1997-2 exige un número mínimo de ensayos in situ en función de la superficie de ocupación, y el CPT es el método más eficiente para cumplir ese requisito sin multiplicar los sondeos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
UNE-EN ISO 22476-1:2013 (Investigación y ensayos geotécnicos. Ensayos de penetración estática), Eurocódigo 7 UNE-EN 1997-2 (Investigación y ensayos para el proyecto geotécnico), CTE DB-SE-C (Código Técnico de la Edificación, Seguridad Estructural - Cimientos)
Servicios técnicos vinculados
Campaña CPT + Sondeo SPT
Combinación de penetración estática continua con sondeos mecánicos para extracción de muestras. Se aplica en solares de más de 500 m² donde el CTE exige correlación entre ensayos in situ y ensayos de laboratorio sobre muestras alteradas.
Perfilaje CPTu con medición de presión de poros
Ensayo CPT con piezocono para medir la presión intersticial durante la hinca. Imprescindible en las terrazas bajas del Manzanares y en zonas con nivel freático somero, donde la disipación de poros informa sobre la permeabilidad del terreno.
Parámetros típicos
Dudas habituales
¿Qué profundidad alcanza un ensayo CPT en Madrid?
Depende de la resistencia del terreno. En las arenas de miga y los yesos típicos de Madrid, se suele alcanzar entre 15 y 25 metros con un equipo de 20 toneladas de empuje. Cuando aparece un nivel muy cementado de yeso masivo, la penetración se detiene para no dañar el cono, y se complementa con un sondeo a rotación.
¿Qué diferencia hay entre el CPT y el ensayo SPT?
El CPT mide resistencia de forma continua sin extraer muestras, mientras que el SPT toma una muestra alterada cada 1.5 o 2 metros. El CPT ofrece un perfil sin vacíos de información, ideal para detectar capas finas. El SPT permite ensayos de laboratorio posteriores. En Madrid, lo habitual es combinar ambos para cumplir con la UNE-EN 1997-2.
¿Cuál es el costo de un ensayo CPT en Madrid?
El precio de un ensayo CPT en Madrid oscila entre 90 y 120 euros por metro lineal, en función de la profundidad total, la accesibilidad del solar y la necesidad de piezocono. Una campaña típica de 3 penetraciones de 20 metros se sitúa en ese rango.
¿Se puede hacer el CPT en cualquier tipo de suelo?
El CPT funciona muy bien en suelos blandos y medios, como las arenas y arcillas de Madrid. No es adecuado para gravas gruesas, bolos o yesos muy cementados, donde el rechazo es inmediato. En esos casos, se planifica una campaña mixta con sondeos a rotación en los puntos donde se prevé rechazo del cono.
