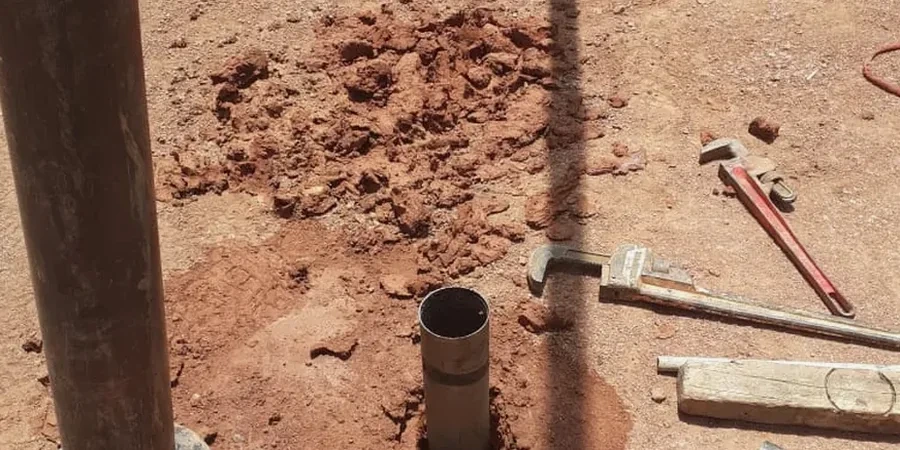

La sonda se introduce en el sondeo con un obturador neumático doble. Aislamos el tramo a ensayar y aplicamos presión de agua controlada. El manómetro digital registra la absorción en tiempo real. En los suelos arenosos del Mioceno madrileño el ensayo Lefranc nos da la permeabilidad puntual. Para macizos rocosos fracturados en la sierra empleamos el Lugeon. El equipo de inyección trabaja a caudal constante o presión constante según indique la fase del ensayo. Combinamos ambos métodos con sondeos SPT cuando el perfil alterna gravas, arenas y roca. Así mapeamos zonas de alta infiltración que comprometan la obra.
Una diferencia de un orden de magnitud en la permeabilidad cambia el diseño del sistema de drenaje y el costo de la excavación.
Procedimiento y alcance
Particularidades de la zona
El ensanche de Madrid durante el siglo XX ocupó vegas y terrazas bajas del Manzanares donde el nivel freático está a menos de tres metros. Excavar sin dato de permeabilidad ahí es un riesgo cierto. Si el agua fluye más rápido de lo previsto, las pantallas de drenaje se quedan cortas. Hemos visto sótanos inundados en Chamberí porque la permeabilidad real del relleno antrópico triplicaba la supuesta en gabinete. El ensayo Lefranc en campo evita ese error. En la zona de Moncloa, con yesos y karstificación, el Lugeon detecta conductos preferenciales que un sondeo mecánico no ve. Medir a tiempo ahorra bombas de achique sobredimensionadas y paradas de obra.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
UNE-EN ISO 22282-2:2012, UNE-EN ISO 22282-3:2012, Eurocódigo 7 (EN 1997-2)
Servicios técnicos vinculados
Ensayo Lefranc en sondeos
Medición de permeabilidad en suelos granulares y cohesivos mediante carga variable o constante. Aplicamos la norma UNE-EN ISO 22282-2 con registro digital continuo.
Ensayo Lugeon en roca
Determinación de la permeabilidad en macizos rocosos fracturados. Cinco escalones de presión según criterio de Houlsby. Ideal para túneles y cimentaciones profundas en la sierra madrileña.
Perfil hidrogeológico completo
Integración de ensayos Lefranc y Lugeon a distintas cotas. Entregamos la curva de permeabilidad vs profundidad para el modelo hidrogeológico de la excavación.
Parámetros típicos
Dudas habituales
«Cuánto cuesta un ensayo Lefranc o Lugeon en Madrid?»
El precio oscila entre €330 y €490 por ensayo individual. Depende de la profundidad, el número de tramos a ensayar y la accesibilidad del sondeo. Si se requiere una campaña con varios puntos, el costo unitario baja.
«Qué diferencia hay entre el ensayo Lefranc y el Lugeon?»
El Lefranc se usa en suelos, con carga variable o constante. El Lugeon se aplica en roca fracturada, inyectando agua a presión por escalones. La unidad Lugeon (UL) equivale a 1 litro por minuto y por metro de sondeo a 1 MPa.
«En qué fase del proyecto se necesita este ensayo?»
Durante la campaña geotécnica, justo después de la perforación. Si la obra implica excavaciones bajo el nivel freático, túneles o pantallas, el dato de permeabilidad en campo es obligatorio para el diseño del drenaje. Ver más.
