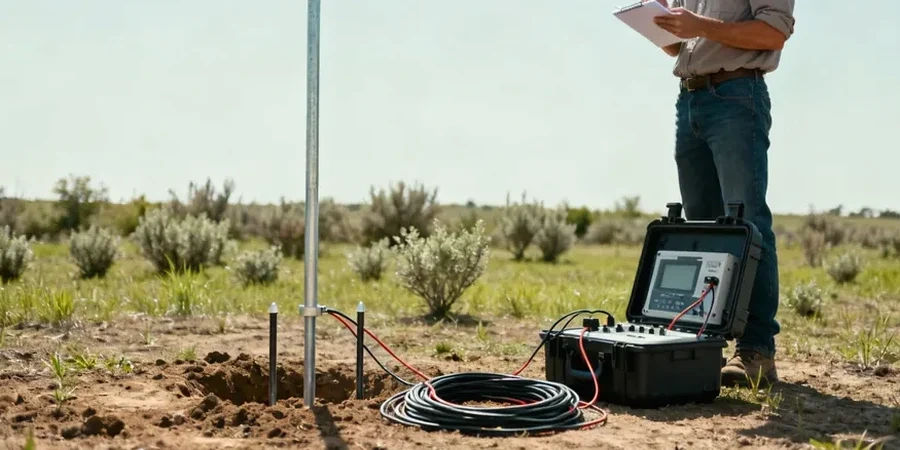

La cuenca sedimentaria de Madrid, rellena por arcosas, yesos masivos y margas del Mioceno, presenta contrastes de resistividad eléctrica que van desde 5 Ω·m en niveles arcillosos hasta más de 300 Ω·m en yesos sacaroideos. Mapear esa variabilidad con SEV permite identificar oquedades por disolución y paleocauces colmatados antes de mover tierras. Trabajamos con dispositivos Schlumberger y Wenner, calibrando la apertura electródica hasta 200 metros según la profundidad de investigación requerida. La interpretación de las curvas de resistividad aparente la realizamos mediante inversión con software especializado, ajustando modelos de capas y contrastes laterales. En zonas como Villaverde o el sureste metropolitano, donde los yesos tableados presentan karstificación activa, la combinación de SEV con tomografía sísmica permite acotar anomalías antes de ejecutar campañas mecánicas más costosas.
Un contraste de resistividad superior a 1:10 entre yeso sano y yeso alterado es el indicador geoeléctrico más fiable de karstificación activa bajo la trama urbana de Madrid.
Procedimiento y alcance
Particularidades de la zona
El desarrollo urbano de Madrid sobre una trama de arroyos estacionales y vaguadas hoy soterradas genera un riesgo silencioso: cimentar sobre paleocauces colmatados de limos y arenas con capacidad portante reducida. Lo hemos visto en el arco sur de la M-40 y en nuevos desarrollos del sureste. El SEV detecta esos rellenos como anomalías de baja resistividad (10-25 Ω·m) encajadas en un sustrato más resistivo. Otro problema frecuente es la presencia de yesos masivos con cavernas de disolución de diámetro métrico. El colapso súbito de una de estas oquedades durante la excavación o bajo una zapata aislada puede paralizar una obra. La resistividad 2D mapea la geometría de la cavidad como un cuerpo de muy alta resistividad y el halo alterado que la rodea como una zona de transición. Ignorar este contraste en la fase de estudio previo es asumir un riesgo geotécnico con consecuencias estructurales y económicas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
UNE-EN 1997-2:2008 (Eurocódigo 7: Investigación y ensayos geotécnicos), Recomendaciones para la realización de sondeos eléctricos verticales del IGME (Instituto Geológico y Minero de España), Guía de buenas prácticas para la prospección geofísica del Ilustre Colegio Oficial de Geólogos (ICOG)
Servicios técnicos vinculados
Sondeo Eléctrico Vertical (SEV) puntual
Perfilaje 1D de resistividad bajo un punto de interés. Ideal para estimar profundidad del sustrato yesífero, espesor de rellenos o nivel freático. Ejecutamos de 3 a 5 SEV por hectárea en campañas de reconocimiento previo, con interpretación por capas y ajuste automático de curvas.
Tomografía de Resistividad Eléctrica 2D (ERT)
Perfil continuo de resistividad a lo largo de un tendido lineal. Detecta variaciones laterales de litología, fracturación y cavidades. Usamos espaciado electródico fijo de 5 metros y secuencias de medida Wenner-Schlumberger para cubrir longitudes de 200 a 500 metros por perfil.
Parámetros típicos
Dudas habituales
¿En qué tipo de suelos de Madrid es más efectivo el SEV?
El SEV funciona especialmente bien en la alternancia de yesos, margas y arcosas de la cuenca de Madrid porque el contraste de resistividad entre estas litologías es muy marcado. Los yesos masivos secos superan los 300 Ω·m, mientras que las margas yesíferas y las arcillas se sitúan entre 5 y 30 Ω·m. Esta diferencia permite discriminar capas con precisión y localizar zonas de karstificación.
¿Qué profundidad máxima de investigación ofrecen en campañas urbanas?
Con dispositivo Schlumberger y apertura AB de 200 metros alcanzamos profundidades efectivas de 50 a 70 metros. En entorno urbano, la presencia de redes de servicios, asfalto y ruido eléctrico puede limitar la apertura práctica a 100-150 metros, lo que reduce la investigación a 30-40 metros. Adaptamos la configuración a las condiciones de cada parcela tras una inspección previa.
¿Cuánto cuesta una campaña de resistividad eléctrica en Madrid?
El presupuesto de una campaña de resistividad eléctrica en Madrid oscila entre 300 y 540 euros por jornada de adquisición, dependiendo de la longitud del perfil, el número de SEV puntuales, la necesidad de topografía de apoyo y la complejidad del procesamiento. Enviamos una cotización detallada tras revisar el emplazamiento y los objetivos del estudio.
¿Qué normativa aplican a los ensayos de resistividad para cimentaciones?
Seguimos las directrices de la UNE-EN 1997-2:2008 para la planificación de campañas de reconocimiento geotécnico mediante métodos geofísicos. Complementamos con las recomendaciones del IGME para la ejecución e interpretación de sondeos eléctricos verticales, y aplicamos los criterios de control de calidad del ICOG en la calibración de equipos y validación de modelos de inversión.
