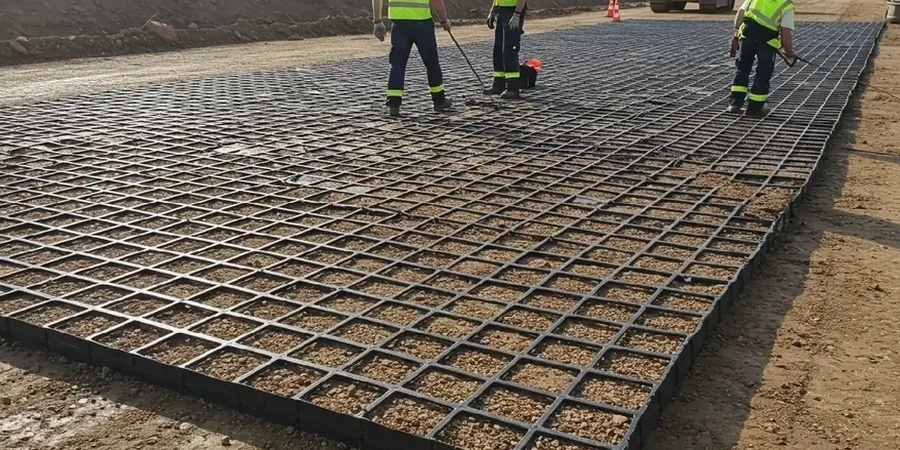

Con una altitud media de 667 metros sobre el nivel del mar y asentada sobre la cuenca sedimentaria del río Manzanares, Madrid presenta un perfil geotécnico muy particular que combina arenas de miga, arcillas expansivas y yesos. Diseñar una infraestructura vial que perdure en el tiempo exige cuantificar con exactitud la capacidad de soporte del terreno, y el Estudio CBR para diseño vial se convierte en el parámetro de referencia para dimensionar firmes y pavimentos. Lejos de ser un simple índice, el ensayo CBR simula la penetración de cargas rodantes en la subrasante compactada, permitiendo al proyectista definir espesores de zahorra y mezclas asfálticas con criterio técnico. En zonas como Villaverde o el corredor del Henares, donde las litologías cambian en pocos metros, combinar el estudio CBR con una campaña de calicatas exploratorias ayuda a mapear horizontes blandos que de otro modo pasarían inadvertidos.
El ensayo CBR sobre arcillas madrileñas inmersas en agua revela pérdidas de resistencia superiores al 40%: dimensionar sin este dato conduce a deformaciones prematuras del firme.
Procedimiento y alcance
Particularidades de la zona
El molde CBR de 152 mm de diámetro y 178 mm de altura, junto con el pisón automático y el trípode de penetración con comparador de dial, constituye el equipo estandarizado que se moviliza al laboratorio central para procesar las muestras inalteradas o remoldeadas extraídas en la Comunidad de Madrid. Prescindir de este estudio en suelos con yesos y arcillas del Mioceno implica sobredimensionar el firme por exceso de prudencia —disparando el coste de zahorras y betún— o, peor aún, infradimensionarlo y sufrir roderas y fisuras longitudinales en los primeros ciclos estacionales. La experiencia en obras como la M-40 o la Radial 3 demostró que los tramos donde se omitió el control CBR sobre la explanada mejorada presentaron asientos diferenciales en menos de tres años, obligando a fresados correctivos muy costosos. Un Estudio CBR para diseño vial en Madrid ejecutado con la frecuencia que exige la Dirección General de Carreteras —un ensayo cada 500 m² de tongada compactada— es la única herramienta que correlaciona densidad de compactación y capacidad portante antes de liberar la capa siguiente.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
UNE 103502:1995 - Determinación del índice CBR en laboratorio, UNE 103501:1994 - Ensayo de compactación Proctor de referencia, PG-3 - Pliego de Prescripciones Técnicas Generales para Obras de Carreteras
Servicios técnicos vinculados
Ensayos de compactación y CBR en gabinete
Determinamos la humedad óptima y densidad máxima seca mediante Proctor Normal o Modificado, para luego ejecutar el ensayo CBR sobre tres probetas compactadas con energías crecientes, obteniendo la curva densidad-CBR que sirve de base al proyecto del firme.
Control de ejecución en tongadas de explanada
Verificamos in situ que la compactación alcanzada se traduce en el CBR de proyecto, cruzando datos de densidad con mediciones de placa de carga dinámica y estática según la frecuencia que marque la dirección facultativa.
Estudios de correlación para suelos atípicos
En terrenos yesíferos o con sulfatos solubles, ampliamos el estudio CBR con ensayos de hinchamiento libre, contenido en sales y ciclos humedad-sequedad, anticipando el comportamiento expansivo que tanto condiciona la durabilidad del firme en Madrid.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un ensayo CBR para diseño vial en Madrid?
El coste de un ensayo CBR completo en laboratorio —que incluye compactación Proctor y penetración con inmersión— se sitúa en un rango de 100 a 160 euros por punto de ensayo, dependiendo del número de probetas a ensayar y de si se requiere el estudio de hinchamiento complementario.
¿Bajo qué condiciones de humedad se ejecuta el ensayo CBR?
Según la UNE 103502, las probetas compactadas se sumergen en agua durante 96 horas para simular la saturación más desfavorable, midiéndose además el hinchamiento producido. Antes y después de la inmersión se determina la humedad y densidad de cada probeta, y la penetración se realiza inmediatamente tras retirarlas del baño.
¿Cada cuántos metros cuadrados debo solicitar un CBR en obra?
La frecuencia de ensayo la fija el Pliego de Prescripciones Técnicas Particulares, pero como referencia, el PG-3 suele exigir un CBR por cada 500 m² de tongada de suelo seleccionado o estabilizado. En Madrid, donde la variabilidad lateral de los rellenos es alta, muchos directores de obra optan por aumentar la frecuencia a un ensayo cada 300 m² en zonas de terraza con arcillas expansivas.
