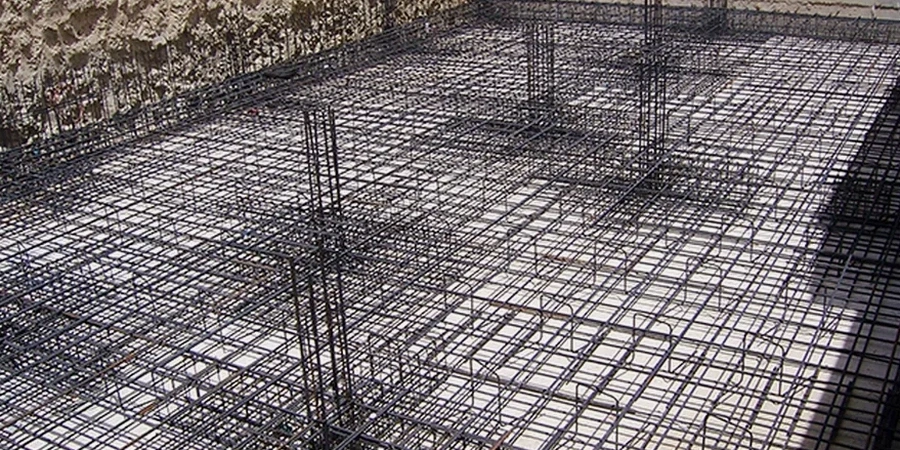

Madrid creció sobre una compleja amalgama geológica. Desde los arenales del Manzanares hasta los potentes paquetes de arcillas y yesos en el sureste, el terreno cambia en pocos metros. Esta heterogeneidad condiciona cualquier proyecto de edificación. La losa de cimentación emerge como la respuesta técnica más robusta cuando las zapatas aisladas no garantizan un asiento uniforme. En el distrito de Villaverde, por ejemplo, la presencia de niveles de yesos masivos con procesos kársticos obliga a soluciones de reparto de cargas muy estudiadas. El diseño de losa de cimentación que aplicamos parte de una campaña geotécnica rigurosa, indispensable para modelar el módulo de balasto real del terreno. Antes de definir el armado, es clave caracterizar la deformabilidad del suelo con ensayos precisos como el ensayo CPT, que aporta un perfil continuo de resistencia en profundidad sin alterar la muestra.
El módulo de balasto no es una propiedad intrínseca del suelo: depende de la geometría de la losa y del nivel de carga aplicado.
Procedimiento y alcance
Particularidades de la zona
En Madrid, muchas veces vemos que el principal fallo no está en el cálculo, sino en la premisa de partida. Asumir un terreno homogéneo en zonas como Carabanchel o Usera es un error técnico grave. Los yesos del Mioceno presentan plasticidad variable y, lo que es peor, solubilidad. El flujo de agua subterránea, aunque escaso, puede generar oquedades y colapsos diferidos bajo la losa de cimentación. Un diseño de losa de cimentación sin un estudio hidrogeológico previo es una bomba de tiempo. Otro riesgo habitual es subestimar el hinchamiento de las arcillas expansivas en periodos de humedad, capaces de levantar una losa mal armada. La normativa española exige considerar estas patologías; ignorarlas lleva a patologías estructurales de muy costosa reparación, con fisuras que superan los 2 mm de apertura y comprometen la durabilidad del hormigón.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
Eurocódigo 2 (EN 1992-1-1:2004), Eurocódigo 7 (EN 1997-1:2004), Código Técnico de la Edificación (CTE) DB-SE-C, Código Estructural Español (Real Decreto 470/2021), UNE-EN 1990 Bases de cálculo de estructuras
Servicios técnicos vinculados
Cálculo estructural y modelado MEF
Modelamos la losa sobre apoyos elásticos (Winkler) o mediante elementos sólidos 3D para representar la interacción suelo-estructura. Definimos espesores, armaduras base y refuerzos en pilares para cumplir con los estados límite últimos y de servicio del Eurocódigo 2. Incluye el estudio de punzonamiento y la comprobación de tensiones sobre el terreno según el CTE.
Asesoría geotécnica para cimentaciones compensadas
En edificios con sótanos, la losa actúa como cimentación compensada. Evaluamos la descarga del terreno, el posible sifonamiento y el empuje hidrostático residual. Elaboramos la campaña de ensayos necesaria y supervisamos la ejecución del hormigonado para garantizar la calidad del producto final.
Parámetros típicos
Dudas habituales
¿Cuándo es obligatorio proyectar una losa de cimentación en lugar de zapatas aisladas en Madrid?
No es una obligación normativa directa, sino una decisión técnica. Se impone cuando la tensión admisible del terreno es baja (inferior a 0.1 MPa), cuando los asientos diferenciales previstos superan los límites de distorsión angular del CTE, o cuando la superficie ocupada por zapatas supera el 50% de la planta del edificio. En suelos con yesos kársticos o rellenos antrópicos profundos, como los del sureste de Madrid, la losa es la solución más segura para rigidizar el conjunto.
¿Qué parámetros geotécnicos son críticos para calcular la losa de cimentación?
El coeficiente de balasto vertical (Kv) es el más determinante, pero no es un valor único. Depende de la dimensión de la losa y de la estratigrafía. Necesitamos también el perfil de módulo de deformación (Es) de cada capa, la resistencia al corte sin drenaje (Cu) en arcillas y el ángulo de fricción en arenas. Los ensayos de placa de carga y los CPTs nos permiten ajustar estos parámetros para Madrid.
¿Cuánto cuesta el diseño completo de una losa de cimentación para un edificio de viviendas estándar?
El diseño y cálculo estructural de una losa de cimentación para un bloque residencial típico en Madrid oscila entre €580 y €2.090. El precio final varía en función de la superficie de la losa, la complejidad de la geometría (huecos de ascensor, muros de sótano) y la necesidad de modelado 3D avanzado por heterogeneidad del terreno.
¿Cómo se controla la retracción y la fisuración en una losa de gran superficie?
Se aplican juntas de hormigonado estudiadas y un armado de retracción que cumpla con la cuantía mínima del Eurocódigo 2. En losas de más de 30 metros de dimensión, solemos recomendar el uso de hormigón con fibras o aditivos compensadores de retracción, además de un curado húmedo prolongado durante al menos 7 días. La experiencia en el clima seco de Madrid, con baja humedad relativa, hace que este control sea especialmente crítico.
