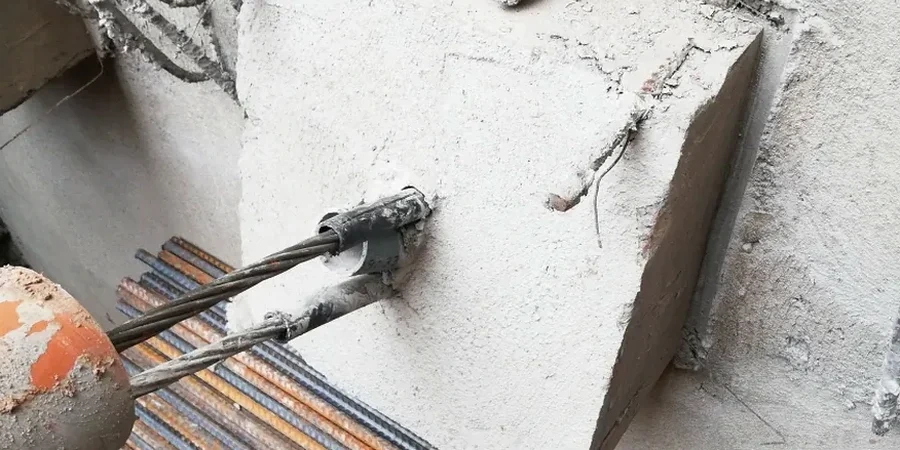

A 667 metros de altitud, Madrid se asienta sobre un sustrato geológico muy particular. Las formaciones terciarias de la cuenca del Tajo alternan arenas de miga, toscos y yesos que definen el comportamiento del terreno en excavaciones. Cualquier obra subterránea o pantalla que supere los 4 o 5 metros de profundidad en el centro de la ciudad necesita un diseño de anclajes activos/pasivos que entienda esta variabilidad. No basta con un cálculo genérico. La presencia de niveles de yesos masivos con procesos kársticos añade una complejidad que obliga a estudiar la agresividad química del terreno antes de definir la protección anticorrosión. En nuestro laboratorio realizamos esa caracterización previa, complementando el diseño con ensayos como el sondaje SPT cuando los sondeos alcanzan el sustrato arenoso denso y se requiere un índice de resistencia in situ.
La normativa exige ensayos de investigación y adecuación en al menos el 10% de los anclajes, un control que aquí ejecutamos de forma rigurosa.
Procedimiento y alcance
Particularidades de la zona
La aplicación del Eurocódigo 7 en Madrid no es un trámite; es una necesidad de seguridad pública. La alternancia de niveles duros de tosco con bolsadas de arena floja provoca que la resistencia al arrancamiento no sea homogénea a lo largo del bulbo. Un diseño de anclajes activos/pasivos mal dimensionado en estas condiciones puede derivar en una pérdida de tensión por fluencia del terreno. El mayor riesgo aparece en las arcillas expansivas del sureste de la ciudad, donde un anclaje pasivo sin la pre-carga adecuada sufre desplazamientos que comprometen las estructuras colindantes. Por eso, el equipo técnico especifica ensayos de relajación a largo plazo y monitorea la carga residual en cada fase de la excavación. La presencia de corrientes vagabundas del Metro y Cercanías también obliga a verificar la continuidad eléctrica de las armaduras para evitar corrosión galvánica.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
EN 1997-1:2004 (Eurocódigo 7. Proyecto geotécnico), UNE-EN 1537:2015 (Ejecución de trabajos geotécnicos especiales. Anclajes), Documento Básico SE-C (Código Técnico de la Edificación)
Servicios técnicos vinculados
Cálculo de bulbo de anclaje
Definimos la longitud de empotramiento en función de la fricción lateral unitaria obtenida en sondeos. Aplicamos métodos de Bustamante y Doix para suelos granulares y cohesivos típicos de la región.
Ensayos de arrancamiento y adecuación
Ejecutamos las pruebas de carga según UNE-EN 1537. Controlamos la fluencia bajo carga estabilizada durante 60 minutos y contrastamos los resultados con el modelo de cálculo.
Especificación de protección anticorrosión
Clasificamos la agresividad del suelo según la instrucción EHE-08. Diseñamos la barrera de protección (vaina simple o doble) en función de la vida útil requerida, especialmente crítica en yesos y rellenos antrópicos con sulfatos.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tensa contra la estructura inmediatamente después de su ejecución aplicando una carga de bloqueo, comprimiendo el terreno. El pasivo, en cambio, no se tesa. Entra en carga de forma gradual a medida que la estructura se deforma. En Madrid, los activos son la opción preferente en pantallas de contención porque limitan los movimientos en las medianeras desde el primer momento.
¿Qué normativa rige el diseño de anclajes en España?
El diseño se rige por el Eurocódigo 7 (EN 1997-1:2004) y la ejecución por la UNE-EN 1537. Además, el Código Técnico de la Edificación (DB SE-C) establece los coeficientes de seguridad parciales para los estados límite últimos y de servicio.
¿Cuánto cuesta aproximadamente diseñar un sistema de anclajes en Madrid?
El diseño de un sistema de anclajes activos o pasivos en un proyecto típico de Madrid oscila entre €600 y €2.250, dependiendo de la envergadura de la excavación, el número de líneas de anclaje y la complejidad de los ensayos de campo requeridos.
¿Por qué es importante el control de la corrosión en los anclajes de Madrid?
El subsuelo madrileño contiene yesos y sales solubles que generan un ambiente químicamente agresivo. A esto se suman las corrientes vagabundas de las infraestructuras ferroviarias. Una protección anticorrosión insuficiente puede degradar el acero en pocos años, comprometiendo la estabilidad de la contención. Ver más.
