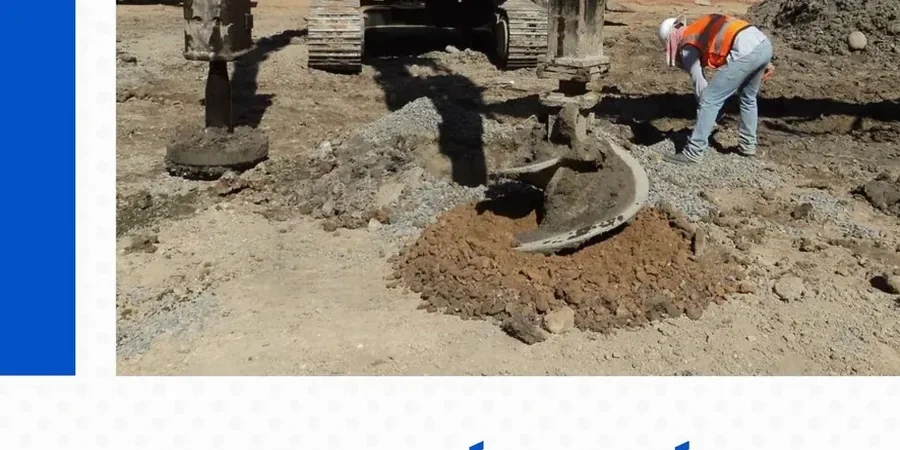

Madrid no es solo granito. Quien haya excavado en el sureste de la ciudad, en los depósitos aluviales del Manzanares o sobre los rellenos históricos de los valles del Abroñigal, sabe que el terreno cambia radicalmente en pocos metros. La expansión urbana de los últimos 40 años ha ocupado zonas con limos arcillosos y arenas de miga de muy baja consistencia, donde una cimentación superficial simplemente no es viable. Ahí es donde el diseño de columnas de grava entra como alternativa real para mejorar el terreno antes de construir. Nos apoyamos en ensayos de campo como el sondaje SPT para caracterizar la resistencia del subsuelo madrileño y en el ensayo CPT cuando necesitamos una definición continua del perfil antes de dimensionar la malla de columnas.
En los limos arcillosos del sureste de Madrid hemos logrado incrementos de capacidad portante superiores al 200% combinando vibrosustitución con precarga controlada.
Procedimiento y alcance
Particularidades de la zona
La marcada estacionalidad de Madrid, con veranos secos que endurecen las arcillas superficiales e inviernos que reactivan la humedad en los paquetes limosos, obliga a diseñar las columnas de grava considerando la variación estacional de la resistencia al corte. Un error típico es sobredimensionar con datos obtenidos en agosto, cuando la cohesión aparente por succión es alta, y luego encontrarse con asientos diferenciales en febrero. Además, en los antiguos arroyos soterrados de la ciudad —como el de la Castellana o el de Carcavón— los rellenos antrópicos heterogéneos pueden provocar atascos del vibrador o consumo irregular de grava. Nuestro protocolo incluye siempre una campaña de reconocimiento previo con penetrómetros dinámicos ligeros para mapear estos paleocauces antes de definir la geometría final de la malla de columnas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Marco normativo
Eurocódigo 7: Proyecto geotécnico (EN 1997-1:2004), UNE-EN 14731: Ejecución de trabajos geotécnicos especiales. Tratamiento del terreno mediante vibración profunda, Guía para el proyecto y la ejecución de mejoras del terreno mediante columnas de grava (CEDEX, 2012)
Servicios técnicos vinculados
Diseño geotécnico y dimensional de malla
Establecemos la separación entre columnas, su diámetro y longitud en función de la carga de la estructura y del perfil de suelo madrileño, aplicando métodos analíticos (Priebe, Balaam & Booker) y modelos de elementos finitos.
Control de ejecución y registro de parámetros
Monitorizamos la instalación registrando profundidad, amperaje del vibrador, velocidad de penetración y volumen de grava consumido por columna, correlacionando estos datos con los ensayos previos de permeabilidad en campo.
Ensayos de comprobación post-tratamiento
Verificamos la mejora del terreno mediante ensayos de placa de carga sobre columna aislada y sobre grupo, complementados con penetrómetros estáticos para validar el factor de mejora alcanzado.
Parámetros típicos
Dudas habituales
¿En qué rango de precio se mueve un proyecto de diseño de columnas de grava en Madrid?
El diseño geotécnico completo, incluyendo campaña de reconocimiento específica, modelización y especificaciones técnicas, suele situarse entre €850 y €3.020. El coste final depende de la superficie a tratar y de la complejidad del perfil de suelo madrileño, especialmente si hay que caracterizar paleocauces o yesos karstificados.
¿En qué tipo de suelos de Madrid son más efectivas las columnas de grava?
Son especialmente eficaces en los limos arcillosos blandos y arenas de miga sueltas del sureste de la capital, así como en rellenos antrópicos de los valles de los arroyos soterrados. En la zona noroeste, con granitos meteorizados y zahorras compactas, suelen ser menos necesarias porque la capacidad portante basal ya es alta.
¿Qué normativa aplicáis para el diseño de columnas de grava?
Trabajamos bajo el Eurocódigo 7 (EN 1997-1:2004) y la norma de ejecución UNE-EN 14731. Complementamos con la Guía de Cimentaciones del CEDEX y las Recomendaciones para el Proyecto de Mejora del Terreno mediante Columnas de Grava de la Sociedad Española de Mecánica del Suelo.
¿Cómo se verifica que las columnas de grava han funcionado correctamente?
Realizamos ensayos de placa de carga según UNE 103808, tanto sobre columna individual como sobre un grupo representativo. Es habitual complementar con penetrómetros estáticos post-tratamiento para comparar la resistencia por punta antes y después, y así validar el factor de mejora asumido en el cálculo.
